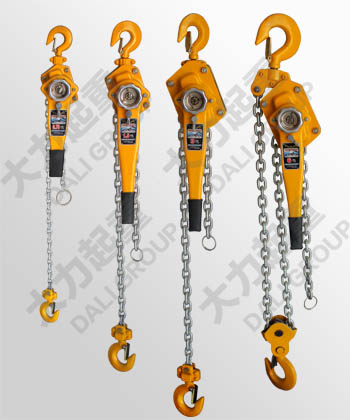

環鏈手扳葫蘆主要由機體、手柄、上下吊鉤、鏈條、離合裝置、制動器等部分組成，今天大力小編分別為大街介紹各結構部件特點及使用。

1、? 傳動型式

環鏈手扳葫蘆的傳動型式有內嚙合直齒輪傳動，行星齒輪傳動，外嚙合直齒輪傳動等多種。但目前大多數采用外嚙合直齒輪傳動，此傳動形式還可分為一級齒輪和二級同軸式齒輪傳動兩種。

一級齒輪傳動構造簡單、零件少、加工和裝配方便，傳動效率高，成本比較低，操作時鏈條行進比較快，但傳動比小，手扳力偏大，齒輪嚙合受力情況差。對1.5噸以下的環鏈手扳葫蘆為適宜。

二級同軸式齒輪傳動結構緊湊、嚙合性能好，傳動比大，手扳力小，一些零部件可與手拉葫蘆通用。同時可減少鏈行數，使用方便。但傳動效率較低，零件數量多，生產成本高，制造裝配較麻煩。

2、? 離合裝置

一級齒輪傳動的手扳葫蘆，一般采用棘爪脫離棘輪嚙合的離合裝置，結構簡單，使用方便。

二級同軸式齒輪傳動的手扳葫蘆常用的是齒輪軸脫開第一級齒輪嚙合或鏈輪軸脫開第二級齒輪嚙合兩種型式。這些離合裝置一般都有保險裝置，可擺滿誤操作時發生事故。

3、? 制動器

環鏈手扳葫蘆一般采用載荷自制螺旋圓盤式制動器，依靠載荷的重量在機構中產生的內力制動，特點是結構緊湊、自動作用。

4、? 機殼與手柄

我國的環鏈手扳葫蘆，機殼大多采用組合式，由墻板和支撐桿連接組合而成。罩殼為沖壓件。這種機殼減輕了自重，結構緊湊，外形也比較美觀。但強度、耐沖擊性和密封性相對較弱。

手柄有合金鑄鋁、可鍛性鑄鐵、沖壓鋼板、薄壁鋼板等多種形式。鑄造手柄比較堅固，鋼板沖壓的手柄較輕巧，薄壁鋼管手柄能起超負荷限制作用。當超載時，薄壁鋼管就會彎曲，防止損壞傳動機構。
